m Conducte per a ventilació i extracció de fums. Sistema "DINAK"
IT Transport
Suggeriments
Casa comercial
dinak
De paret simple
Gamma
ivg_100_dinak_xt
Diàmetre nominal (interior) (mm)
Increment del preu del tub, en concepte d'accessoris
%
img_ampliar img_oculmenu Enviar suggeriment Exportació: Arrossegar BC3 sobre 'Arquimedes'.   Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos.   Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors

IVG100

m

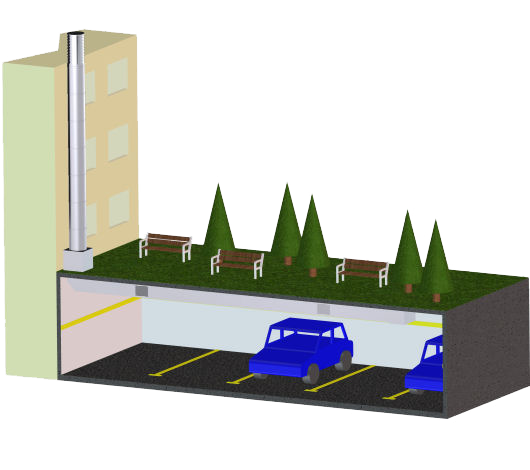

Conducte per a ventilació i extracció de fums. Sistema "DINAK".

154,14€


Conducte per a ventilació i extracció de fums, format per tub de paret simple d'acer inoxidable AISI 304 amb cèrcol d'estanquitat, gamma XT, "DINAK", de 125 mm de diàmetre interior, resistència al foc E600 90 segons UNE-EN 13501-4, temperatura màxima de 200°C, pressió de treball de fins 5000 Pa. Inclús accessoris i material auxiliar para muntatge i subjecció a l'obra.




Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt20din311m

U

Material auxiliar per a muntatge i subjecció a l'obra d'els tubs de paret simple d'acer inoxidable AISI 304 amb cèrcol d'estanquitat, gamma XT, "DINAK", de 125 mm de diàmetre interior.

1,000

4,14

4,14

mt20din310mp

m

Tub de paret simple d'acer inoxidable AISI 304 amb cèrcol d'estanquitat, gamma XT, "DINAK", de 125 mm de diàmetre interior, resistència al foc E600 90 segons UNE-EN 13501-4, temperatura màxima de 200°C, pressió de treball de fins 5000 Pa, segons UNE-EN 1856-1, amb el preu incrementat el 75% en concepte d'accessoris.

1,000

120,72

120,72



Subtotal materials:

124,86

2



Mà d'obra



mo005

h

Oficial 1ª instal·lador de climatització.

0,505

29,34

14,82

mo104

h

Ajudant instal·lador de climatització.

0,453

25,25

11,44



Subtotal mà d'obra:

26,26

3



Costos directes complementaris




%

Costos directes complementaris

2,000

151,12

3,02

Cost de manteniment decennal: 35,45€ en els primers 10 anys.

Costos directes (1+2+3):

154,14



Referència i títol de la norma

Aplicabilitat(a)

Obligatorietat(b)

Sistema(c)

EN 1856-1:2009

1.3.2010

1.3.2011

2+/4

Chimeneas. Requisitos para chimeneas metálicas. Parte 1: Chimeneas modulares.



(a) Data d'aplicabilitat de la norma harmonitzada

(b) Data en què finalitza el període de coexistència

(c) Sistema d'avaluació i verificació de la constància de les prestacions


Plec de condicions

UNITAT D'OBRA IVG100: CONDUCTE PER A VENTILACIÓ I EXTRACCIÓ DE FUMS. SISTEMA "DINAK".


MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Per a evitar que es produeixi el fenomen electroquímic de la corrosió galvànica entre metalls amb diferent potencial, es prendran les següents mesures: evitar el contacte físic entre ells, aïllar elèctricament els metalls amb diferent potencial i evitar el contacte entre els elements metàl·lics i el guix. No s'utilitzarà la canonada de la instal·lació com a presa de terra.


CARACTERÍSTIQUES TÈCNIQUES

Conducte per a ventilació i extracció de fums, format per tub de paret simple d'acer inoxidable AISI 304 amb cèrcol d'estanquitat, gamma XT, "DINAK", de 125 mm de diàmetre interior, resistència al foc E600 90 segons UNE-EN 13501-4, temperatura màxima de 200°C, pressió de treball de fins 5000 Pa. Inclús accessoris i material auxiliar para muntatge i subjecció a l'obra.



CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la seva situació i recorregut es corresponen amb els de Projecte, i que hi ha espai suficient per a la seva instal·lació.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Replanteig. Presentació de tubs, accessoris, peces especials i mòduls finals. Fixació del material auxiliar per a muntatge i subjecció a l'obra. Muntatge. Connexionat i comprovació del seu correcte funcionament. Realització de proves de servei.


CONDICIONS DE TERMINACIÓ.

Els conductes i embocadures quedaran estanques.



PROVES DE SERVEI.

Prova de resistència mecànica i estanquitat.

Normativa d'aplicació: UNE-EN 1507. Ventilación de edificios. Conductos de aire de chapa metálica de sección rectangular. Requisitos de resistencia y estanquidad



CONSERVACIÓ I MANTENIMENT.

No tindran conduccions d'altres instal·lacions mecàniques o elèctriques ni seran travessats per aquestes.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la longitud realment executada segons especificacions de Projecte.





Residus generats

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 05

Ferro i acer.

0,093

0,044



Residus generats:

0,093

0,044

17 02 03

Plàstic.

0,003

0,005

17 02 01

Fusta.

0,012

0,011



Envasos:

0,015

0,016



Total residus:

0,108

0,060
